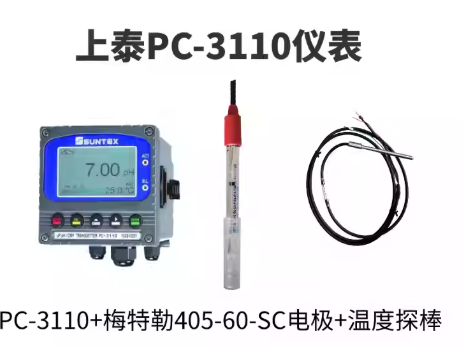

上泰仪表 PC-3110 如何接线？SUNTEX pH/ORP 控制器接线图解与自动化联动避坑指南

在工业水处理、环保监测以及实验室自动化系统中，上泰仪表 PC-3110 凭借其卓越的稳定性和强大的控制功能，被公认为 pH/ORP 监测领域的“常青树”。作为一名长期与流体控制设备打交道的创作者，我深知：一套完美的加药系统，如果“大脑”接线出了差错，那么再精准的计量泵也只能是“无头苍蝇”。

很多现场工程师在初次拿到 上泰仪表 PC-3110 时，面对背面密密麻麻的端子往往会感到一丝困惑。接错电源会烧毁主板，接错信号会导致读数跳变，而继电器的逻辑错误则可能引发药剂溢出。今天，我就结合多年的 SEO 经验与实战技术总结，为您深度拆解 上泰仪表 PC-3110 如何接线，助您一文搞定安装难题。

一、 接线前的“安全红线”：如果你不想听到主板爆裂声

在探讨 上泰仪表 PC-3110 如何接线 之前，必须先强调两个物理层面的“硬逻辑”。

1. 电源适配性：PC-3110 采用的是宽电压设计（通常为 100-240V AC），这意味着它能适应大多数工业用电环境。但请记住，绝对严禁错接 380V 三相电。如果你的现场只有三相电，请务必只取其中一根火线和零线。
2. 抗干扰布局：传感器信号线是极其微弱的高阻抗信号。在布线时，信号线必须与动力电线（如计量泵电缆、搅拌机电源）保持至少 20cm 以上的间距，且严禁共用同一根线槽。

二、 认识 PC-3110 的背面端子：逻辑分布图

要掌握 上泰仪表 PC-3110 如何接线，首先要像理解地图一样理解其端子布局。PC-3110 的端子通常分为四个功能区：

• 电源区：负责仪表的动力供应。
• 传感器区：负责 pH/ORP 电极及温度探头的信号采集。
• 输出区：负责将测量数据转换为 模拟信号。
• 控制区（继电器）：负责联动计量泵或报警装置的高低点控制。

三、 第一步：动力之源——电源接线 (Terminals 1, 2)

这是 上泰仪表 PC-3110 如何接线 最基础的一步。

• L（火线）与 N（零线）：通常连接在端子 1 和 2 上。虽然 PC-3110 内部有保险设计，但为了确保长寿命运行，建议在电源前端加装一个 0.5A 的空气开关或保险丝。
• 地线（Ground）：虽然主机外壳多为工程塑料，但内部电路的稳定性高度依赖于良好的接地。确保地线连接牢固，这能过滤掉 50Hz 的工频干扰，防止读数乱跳。

四、 第二步：精准感知的核心——传感器接线 (Sensor Terminals)

传感器接线是 上泰仪表 PC-3110 如何接线 中最具技术含量的部分。

1. pH/ORP 电极连接

上泰仪表通常采用 BNC 接头（类似有线电视接头）或硬连接端子。

• 中心轴线：传输 pH 或 ORP 的电动势信号。
• 屏蔽层（Ref 参比）：连接至“Ref”端子。注意，剥开屏蔽线时，绝对不能让细小的金属丝接触到中心线，否则会造成信号短路，仪表读数将永远卡在 pH 7.00 或 0mV。

2. 温度补偿探头 (Pt1000/NTC)

为了实现精确的温度补偿，电极通常带有三线制或两线制的温度探头。

• 如果是 Pt1000，通常连接至对应的温度端子。三线制接法能有效抵消导线电阻带来的误差，确保在高温或低温工况下， 补偿逻辑依然准确。

五、 第三步：自动化联动的关键——继电器控制 (Terminals 3-8)

如果你需要利用仪表控制计量泵的启停，那么这部分就是 上泰仪表 PC-3110 如何接线 的灵魂所在。

PC-3110 拥有两组独立的继电器：Hi（高点） 和 Lo（低点）。

• Hi 点继电器 (Terminals 3, 4, 5)：通常用于“加酸模式”。当 高于设定值（如 9.0）时，继电器闭合，带动加酸泵工作。
• Lo 点继电器 (Terminals 6, 7, 8)：通常用于“加碱模式”。当 低于设定值（如 6.0）时，继电器闭合，联动加碱泵。

避坑细节：PC-3110 的继电器是“干接点”（无压开关）。这意味着你需要从电源线上引一根火线经过继电器的常开触点，再接到计量泵的火线上，形成一个完整的控制回路。

六、 第四步：数据远传——模拟量输出 (Terminals 9, 10)

当需要将测量结果传输到 PLC 或中控室时，你需要用到 模拟信号。

• 正负极 (Polarity)：端子 9 通常为正（），端子 10 为负（）。
• 负载能力：PC-3110 的电流输出带载能力通常在 500Ω 以内。如果传输距离超过 100 米，建议使用更高规格的屏蔽双绞线，以降低沿程压降。

七、 接线后的“终极巡检”：800 小时与标定准则

学会了 上泰仪表 PC-3110 如何接线 仅仅是开始。在完成接线后，务必执行以下复核：

1. 紧固度检查：确保所有端子螺丝已拧紧。在工业震动环境下，松动的端子会导致微弧火花，干扰弱电信号。
2. 密封性核实：如果是室外安装，请确保电缆格兰头（电缆固定接头）已锁死，防止水汽顺着线缆爬进仪表内部腐蚀电路。
3. 校准验证：接线完成后，必须使用 pH 4.01、7.00、10.01 标准缓冲液进行三点校准。如果读数响应迟钝，请检查 Ref 端子是否连接可靠。

八、 总结

掌握 上泰仪表 PC-3110 如何接线，本质上是掌握一套“动力与信号分离、逻辑与执行联动”的工艺流程。

从 L/N 电源 的可靠接入，到 pH 电极 屏蔽层的精细处理，再到 继电器 逻辑的自动化闭环，每一个端子的连接都决定了水质监测系统的本质安全。正如流体控制领域的老话所说：“三分设备，七分安装。”一个规范的接线布局，能让你的 上泰仪表 PC-3110 在处理强酸强碱的恶劣工况下，依然保持如手术刀般的精准。

常见问题解答 (FAQ)

Q1：PC-3110 屏幕显示“Err”，但接线看起来没问题，是怎么回事？答：这通常不是接线问题，而是“逻辑错误”。请检查是否正在进行标定，而标定液的 pH 值超出了仪表的识别范围。如果排除此点，请检查电极线是否断路，尤其是 BNC 接头内部的焊点。

Q2：可以使用两线制的温度探头连接 PC-3110 吗？答：可以。将三线制端子中的两个补偿端短接即可，但长距离传输时（超过 10 米）建议使用三线制，以消除环境温度对补偿精度的干扰。

Q3：继电器输出可以带动多大功率的泵？答：PC-3110 内部继电器的触点容量通常为 5A/250VAC。对于普通的电磁计量泵（如 SEKO, Prominent 的 20W 级别）可以直接带动。但如果是驱动大功率搅拌机（超过 1kW），务必加装交流接触器，严禁用仪表继电器直连，否则触点会因电弧瞬时烧结。

Q4：为什么 4-20mA 信号传到 PLC 的数值总是有偏差？答：首先检查“量程对应关系”。PC-3110 菜单内定义的 4mA 和 20mA 对应的 值必须与 PLC 程序的缩放量程一致。其次，检查是否存在共地干扰，必要时加装信号隔离器。

Q5：PC-3110 接线端子烧焦了，还能修吗？答：这通常是由于接线松动产生接触电阻过大发热，或是继电器负载过重引起的。如果只是端子排烧焦，可以更换端子组件；如果涉及内部 PCB 走线熔断，则需返厂进行专业维修。

创作者结语： 精准的监测始于每一个螺丝的拧紧。如果您对 PC-3110 的具体编程设置或传感器选型仍有疑问，欢迎随时探讨。您是否需要我为您生成一份针对 PC-3110 的 pH 三点标定实操清单？
